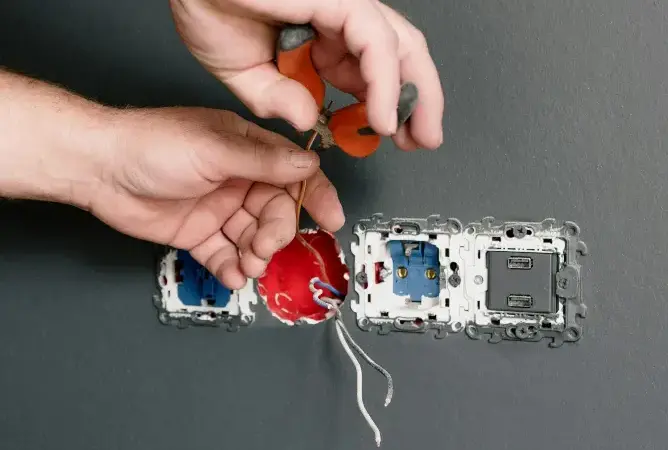

Die Abisolierzange dient zum Abisolieren von Kabeln Leitungen, meist Einzeladern und Litzen. Das Abisolieren dient dazu, die meist aus Kunststoff bestehende Isolierung von Kabeln oder Litzen zu entfernen und den Leiter freizulegen. Dabei sollte die für die Anschlussstelle nötige Länge abisoliert und der Leiter nicht verletzt werden. Man unterscheidet zwischen mechanischen und automatischen Abisolierzangen.

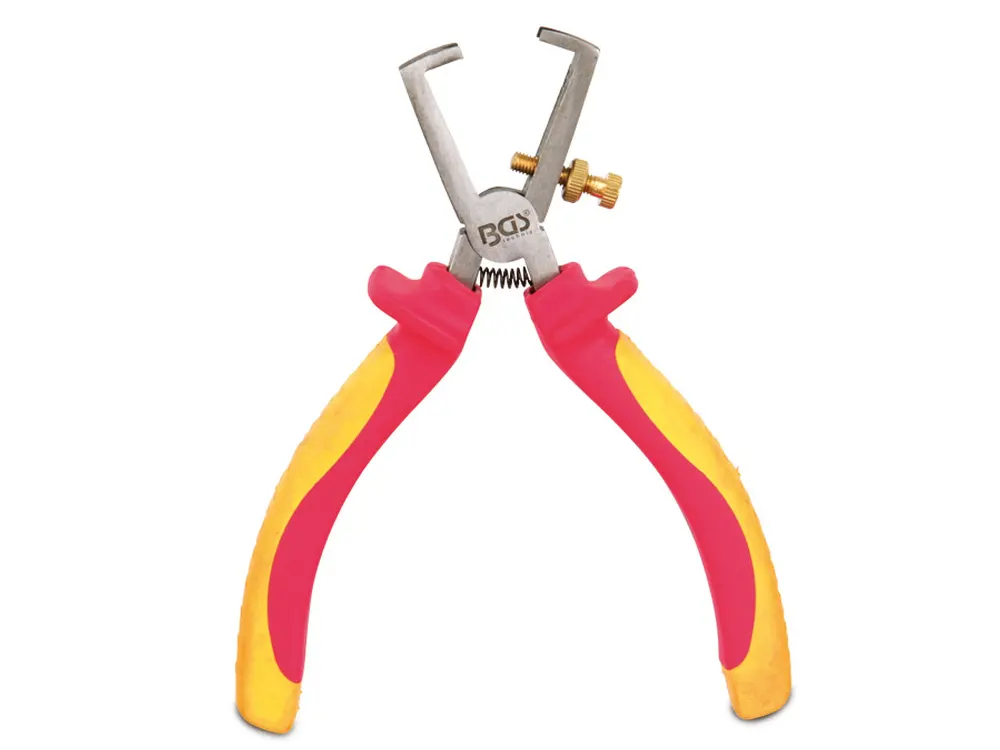

Mechanische Abisolierzange
Mechanische Abisolierzangen sind ähnlich aufgebaut wie ein Seitenschneider. An der Spitze haben sie jedoch Einkerbungen zum Einschneiden der Isolierung von Leitern. Bei mechanischen Abisolierzangen ist diese Einkerbung meist V-Förmig. Bei dieser Bauform gibt es ein Stellrad, über das die maximale Einschneidtiefe eingestellt werden kann. Über eine kleine Schraube wird verhindert, dass man den Leiter zu tief einschneidet. Trotzdem benötigt die Arbeit mit einer mechanischen Abisolierzange etwas Übung, insbesondere um feindrähtige Litzen nicht zu beschädigen.

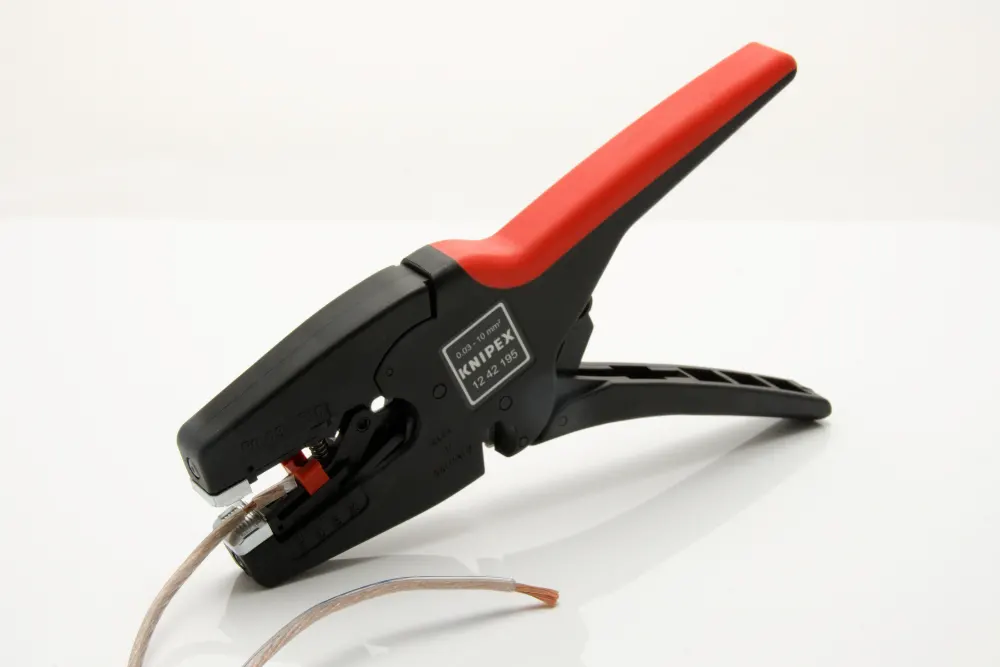

Automatische Abisolierzange
Neben den mechanischen Abisolierzangen, die viel Fingerspitzengefühl benötigen gibt es automatische Abisolierzangen. Diese funktionieren ähnlich wie die mechanische Variante mit dem Unterschied, dass die Schnitttiefe von der Zange automatisch festgelegt wird. Durch zudrücken der Zange wird auch hier die Kunststoffisolierung eingeschnitten und abgetrennt, allerdings muss man hier nicht auf die Tiefe achten. Auch das Abziehen des abgeschnittenen Isolierstücks wird von der Zange übernommen.
Eine besondere Form der automatischen Abisolierzange sind Abisolierzangen mit Messerkassette. Diese Zangen haben mehrere nebeneinanderliegende Messer, die auf die jeweilige Leitungsgröße eingestellt werden können. Sie dienen zum Abisolieren von Flachbandkabeln, bei denen mehrere Leiter flach nebeneinander liegen.
Kaufempfehlungen für Abisolierzangen
Aufgrund meiner über 15 Jährigen Berufserfahrung und einem stetigen Erfahrungsaustausch in unserer Facebook-Community mit über 60.000 Mitgliedern, möchte ich hier einige Empfehlungen für Abisolierwerkzeuge geben.
1. KNIPEX Abisolierzange Standard
Dieser Typ Abisolierzange findet sich in jedem Elektriker-Werkzeug und darf in keiner Werkzeugtasche fehlen. Eine rein manuelle und sehr robuste Abisolierzange, auch für den harten Baustellenalltag geeignet. Geeignet für viele Querschnitte, im Zweifel ersetzt sie auch mal den Seitenschneider zum Abzwicken von Adern. Ich nutze diese ebenfalls seit über 15 Jahren.
- Qualität/Haltbarkeit
- Unterputz
- Robust
2. WEICON TOOLS Profi-Starter Set – Abisolierwerkzeuge für die Hausinstallation
Weicon bietet ein vierteiliges Set bestehend aus verschiedenen Abisolierzangen und Abmantlern an. Ich selbst nutze einige Weicon Abmantelwerkzeuge und Abisolierzangen und kann daher auch dieses Set sehr empfehlen. Auch in unserer Gruppe stieß dieses Set auf breite Zustimmung.
- Kabelmesser No. S 4-28 – Präzises, schnelles und sicheres Abmanteln aller gängigen Rundkabel mit einem Durchmesser zwischen 4 und 28 Millimetern. Schnitttiefe des Innenmessers kann stufenlos reguliert werden. Zusätzlich verfügt das S 4-28 über eine versenkbare und fest arretierbare Hakenklinge.
- Abisolierzange No. 5 – Abisolierung aller flexiblen und massiven Leiter von 0,2 - 6,0 mm² (24 - 10 AWG). Inklusive integriertem Seitenschneider, der bis zu einem Kabeldurchmesser von 2 mm genutzt werden kann.
- Rundkabel-Stripper No. 13 – Sicheres und komfortables Entmanteln aller gängigen Rund- und Feuchtraumkabel mit einem Durchmesser von 6,0 - 13,0 mm. (z. B. NYM-Kabel 3 x 1,5 mm² bis 5 x 2,5 mm²).
- Coax-Stripper No. 2 – Stufenweises Abisolieren und Entmanteln von Koaxialkabeln 4,8 - 7,5mm, NYM-Kabeln 3 x 0,75 mm² und flexiblen Kabeln 10 und 16 mm². Eine Einstellung der Schnitttiefe ist nicht erforderlich.
- QUALITÄT – 100 % Made in Germany – Hergestellt aus robustem und ergonomisch geformtem glasfaserverstärktem Polyamid. Die langlebigen Klingen werden aus hochwertigem Messerstahl aus Solingen gefertigt.
3. Weidmüller Stripax: Der Klassiker im Profi-Segment
Die Weidmüller Stripax ist wohl eine der bekanntesten Abisolierzangen. Diese hochwertige, automatische Abisolierzange bietet höchste Qualität und einen guten Funktionsumfang. Von 0,08 bis 10mm² (bzw. bis 16mm²) isoliert man alles mit nur einer Zange ab. Die Abisolierlänge ist einstellbar, außerdem kann man Litzen direkt kürzen.
Als 10mm² Ausführung
- Abisolier- und Schneidwerkzeug
- Doppelt isolierte Kabel in zwei Arbeitsgängen ohne besondere Einstellung
- Automatisches Öffnen der Klemmbacken
- Abisolierlänge mit Anschlag einstellbar
- Auf unterschiedlichste Isolationsstärken einstellbar
Als 16mm² Ausführung
- Zum Abisolieren und Schneiden von feindrähtigen und massiven Leitern mit PVC-Isolation von 6 ... 16 mm²
- Die Klemmbacken werden nach dem Abisoliervorgang automatisch geöffnet
- Mit Lamellenmessertechnik: der Leiter wird umschlossen, die Messer stellen sich automatisch auf die Isolationsstärke ein, die Isolation wird abgesetzt
- Technische Details: Abisolierlänge bis 25 mm / Schneiden bis max. 6 mm² / nicht VDE-geprüft, Abisolierlänge einstellbar
- Im Lieferumfang ist ein Abisolier- und Schneidwerkzeug enthalten
4. KNIPEX PreciStrip16 Automatische Abisolierzange
Eine weitere gute Abisolierzange ist die KNIPEX PreciStrip16. Im Vergleich zur Stripax ist die Knipex als 16mm² Ausführung deutlich günstiger. Auch mit Knipex kann man nichts falsch machen.
- Einfaches, präzises Abisolieren von feindrähtigen bis massiven Rundkabeln im großen Kapazitätsbereich von 0,08 bis 16 mm² mit nur einer Zange
- Guter Grip dank halbrunder Metall-Haltebacken mit Kammprofil
- Exakter Schnitt dank parabelförmiger Abisoliermesser
- Eine patentierte Automatik regelt die Einschneidetiefe der Abisoliermesser
- Der Nullpunkt dieser Automatik ist bei besonderen Einsatzbedingungen (Isoliermaterial, Temperatur) in feinen Schritten anpassbar
5. WAGO Abisolierzange Quickstrip Vario 0,03 – 16mm²
Ich persönlich kannte Werkzeuge von WAGO tatsächlich noch nicht. Diese wurde mir nun aber bereits mehrfach von Schaltschrankbauern empfohlen, die damit täglich Schaltschränke verdrahten und damit durchgehend damit arbeiten. Demnach eine sehr gute und hochwertige Abisolierzange.
- PRÄSZISES ARBEITEN: Die Abisolier-Zange für 0,03 mm² - 16 mm² ermöglicht durch ihre scharfen Messer ein präzises Arbeiten ohne starken Kraftaufwand - schnelles und effizientes Abisolieren garantiert
- EINFACHE HANDHABUNG: Die Kabel-Zange überzeugt durch ihre besonders einfache Handhabung beim Abmanteln und Abisolieren von Sensorleitungen - enorme Zeitersparnis und hohe Prozesssicherheit
- SICHERE BEDIENUNG: Das Abisolier-Werkzeug liegt durch seine ergonomische Form perfekt in der Hand und verhindert dabei Abrutschen oder Verletzen - einfache, präzise und sichere Bedienung
- QUALITÄT SEIT 1951: WAGO ist Erfinder und Patenthalter der Hebel- & Feder-Klemme und seit über 70 Jahren als führendes deutsches Unternehmen auf schraubenlose Kabelverbinder und Klemmen spezialisiert
- LIEFERUMFANG: 1 x WAGO Abisolierzange Quickstrip Vario 206-1125 | 0,03 mm² - 16 mm², mit Drahtschneider, WAGO Abmantelzangen der Serie 206 erhältlich in verschiedenen Ausführungen, Gewicht 195 g
6. Jokari Abisolierzange 0,2 – 6mm²
Automatische Abisolierzangen in dieser Bauart gibt es von verschiedenen Herstellern. Ich kann aus persönlicher Erfahrung die von Jokari oder Weicon empfehlen. Von 0,2 bis 6mm² lassen sich starre wie flexible Leiter abisolieren. Manchmal etwas schwerfälliger als die oben genannten Modelle, dafür aber auch deutlich günstiger und durchaus alltagstauglich.
- automatische Kabelmaßeinstellung für einfache Anwendung
- Einzellader - mit integriertem Drahtschneider
- geeignet für soliden Draht und Litzendraht
- ergonomisch gestaltet für ermüdungsfreies, wiederholtes Arbeiten
- für Leiter von 0,2 bis 6,0 mm²
Die richtige Abisolierzange finden
Auch wenn das hier nur eine kleine Auswahl an Abisolierzangen ist – Die Auswahl am Markt ist riesig. Da die richtige Zange zu finden kann schwer fallen. Entscheidend ist, wie man die Zange später nutzen möchte. Für gelegentliche Arbeiten reicht auch ein günstiges Modell wie z.b. die Knipex manuelle Abisolierzange. Wer jeden Tag damit Schaltschränke oder Unterverteiler verdrahten muss, der ist mit einer automatischen Abisolierzange der namhaften Hersteller bestens bedient.
Wie sind deine Erfahrungen? Teile mir gerne deine Meinung oder Erfahrungsberichte per Mail oder in unserer Facebook-Community.
