Die Stromstoßschaltung kommt zum Einsatz, um einen Verbraucher von mehreren Schaltstellen schalten zu können. Statt Schaltern, die den Strom ein- oder ausschalten werden bei der Stromstoßschaltung Taster verwendet. Diese schließen nur so lange den Stromkreis, wie der Taster gedrückt wird. Mit diesen Tastern wird bei der Stromstoßschaltung ein Stromstoßschalter angesteuert.
Stromlaufplan
Der Stromstoßschalter erhält damit einen Stromimpuls, der eigentliche Schaltvorgang passiert im Stromstoßschalter. Man gibt mit dem Taster aus der Ferne den Impuls zu schalten. Deshalb werden Stromstoßschalter auch oft als Fernschalter bezeichnet. Die Stromstoßschaltung macht überall dort Sinn, wo man mehr als zwei Schaltstellen (Wechselschaltung) benötigt. Es wäre hier zwar auch eine Kreuzschaltung möglich, der Verdrahtungsaufwand wäre aber deutlich größer.
Funktion einer Stromstoßschaltung

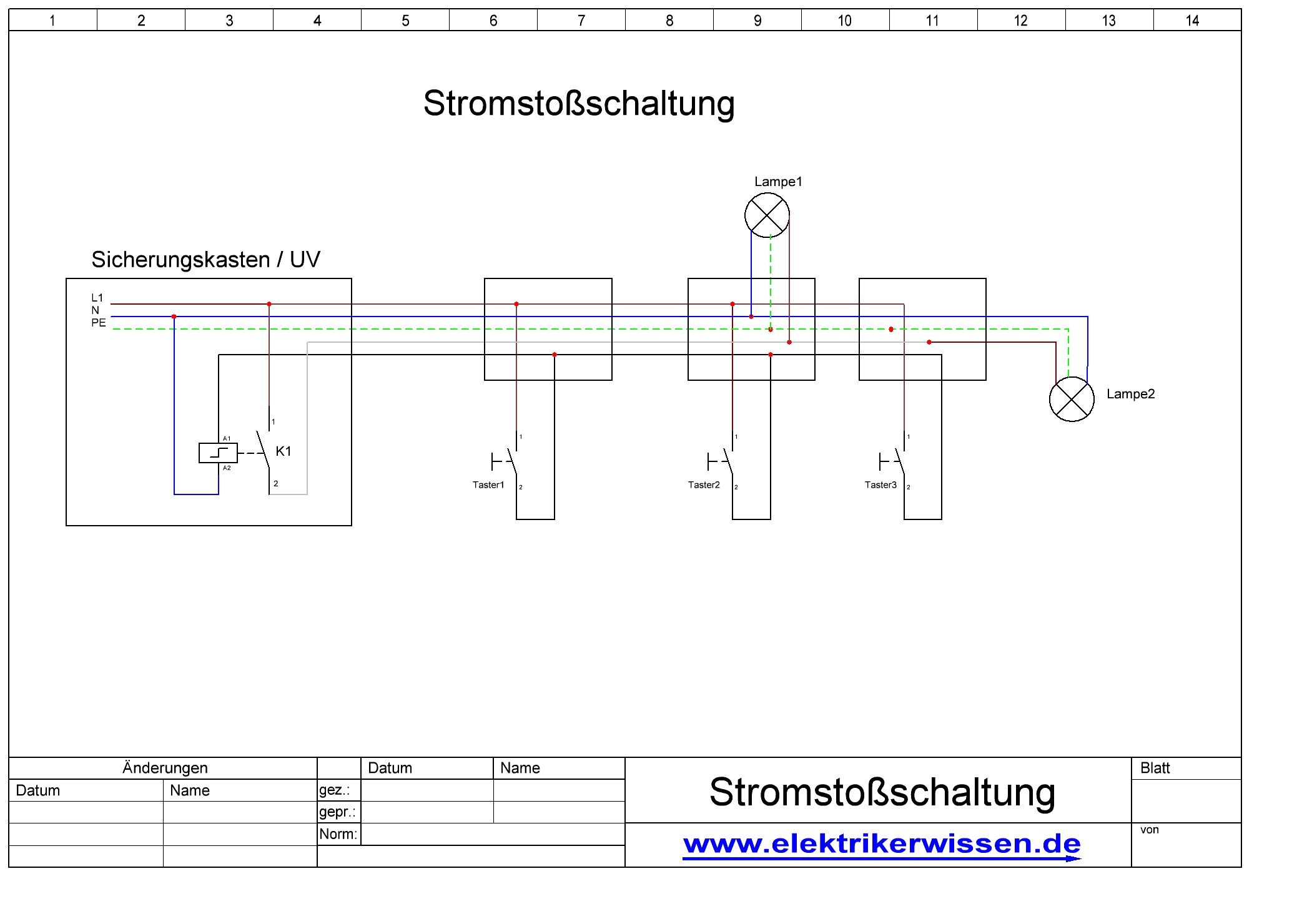

Anhand des Stromlaufplans lässt sich die Funktion einer Stromstoßschaltung sehr gut erklären. Ein Stromstoßschalter besteht aus einer Spule (K1) mit den Kontakten A1+A2 und mindestens einem Schaltkontakt (z.b. einem Schließer) mit den Kontakten 1+2. An einem Taster (S1-S3) wird ein Außenleiter angeschlossen sowie ein Tasterdraht zum Stromstoßschalter an Kontakt A1. Auf A2 wird der Neutralleiter angeschlossen. Wird nun der Taster gedrückt fließt ein Strom durch die Spule. Dadurch wird der Stromstoßschalter betätigt und der Schaltkontakt von K1 geschaltet. Bei einem Schließerkontakt wird dieser geschlossen (wie beim Drücken eines Lichtschalters) und das Licht eingeschaltet. Im Gegensatz zu einem Relais hat ein Stromstoßschalter eine Selbsthaltung – erbehält seinen Schaltzustand bis wieder ein Taster gedrückt wird.
Vorteile der Stromstoßschaltung
- Beliebige Anzahl an Schaltstellen realisierbar
- Da nur ein Schaltimpuls nötig ist sind bei den Schaltstellen sehr lange Leitungslängen realisierbar, unabhängig von der Lampenleistung
- Schalten von großen Leistungen möglich, durch Verwendung eines entsprechend Leistungsstarken Stromstoßschalters oder Relais
- Nur zwei Drähte pro Taster nötig
- Schaltung auch mit kleinen Spannungen möglich, z.B. über 8V der Klingelanlage
Installation einer Stromstoßschaltung

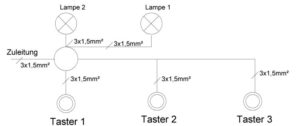

Die Taster werden mit einem 3×1,5mm² von Taster zu Taster verbunden und zum Stromstoßschalter geführt. Ebenfalls die Lampen.

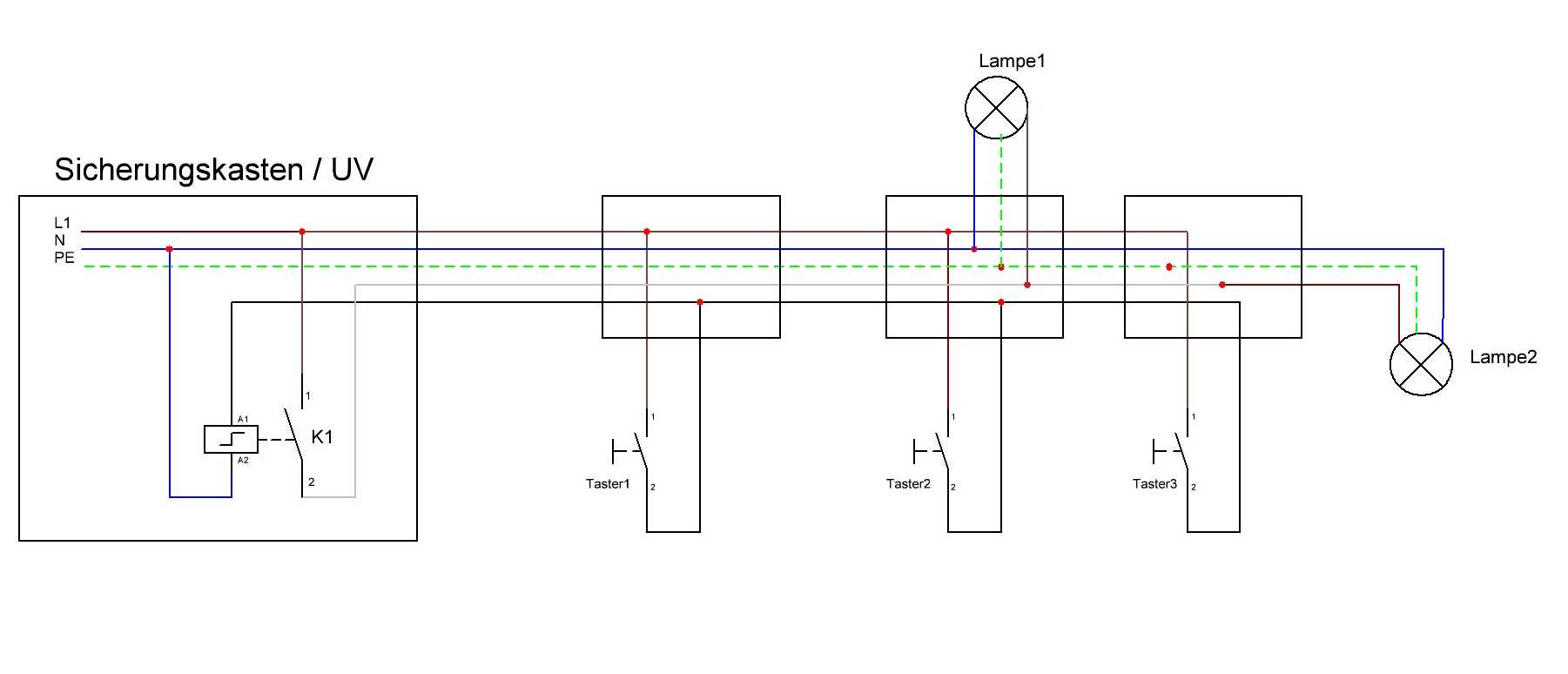

Stromlaufplan detailiert
Installationsmöglichkeiten
Getrennte Leitungen
Eine Möglichkeit der Installation ist, zwei getrennte Leitungen für Lampen und Taster zu verwenden. Vom Stromstoßschalter aus verlegt man eine Leitung zu den Tastern, welche durchverbunden werden und eine Leitung zu den Lampen.
Gemeinsame Leitung
Eine weitere Möglichkeit ist eine 5-Adrige Leitung zu verlegen. Diese kann man vom Stromstoßschalter aus in eine Abzweigdose verlegen und von dort zu den Tastern und zu den Lampen weiterverdrahten. Eine Verdrahtung wäre auch in der Schalterdose des Tasters möglich. Man zieht das 5-Adrige Kabel in die Schalterdose, von dort kann man zur Lampe und zu weiteren Tastern verdrahten.
