Schützverriegelung

Die Schützverriegelung wird verwendet um bestimmte Funktionen einer Steuerung gegeneinander zu verriegeln / zu sperren. So wird z.B. gewährleistet, dass bei einer Wendeschützschaltung nicht Rechts- und Linkslauf gleichzeitig aktiviert wird, was zum Kurzschluss oder schlimmerem führen würde.

Umsetzung

Der Aufbau der Schützverriegelung ist recht einfach. Bei einer Steuerung mit zwei Schützen (Q1 und Q2) wird jeweils ein Öffnerkontakt des anderen Schützes dem Schütz in Reihe vorgeschaltet. Q1 bekommt also einen Öffnerkontakt von Q2 und Q2 bekommt einen Öffnerkontakt von Q1 in Reihe vor die Spule geschaltet. Zieht nun eines der Schütze an, öffnet sein Öffnerkontakt und lässt das andere Schütz abfallen.

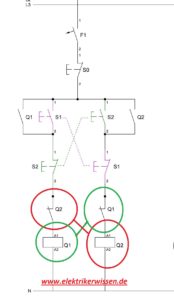

Beispiel

Klicken zum Vergrößern
